Trumpf bending tooling cabinet-WILA


      馬赫小編：我們在生產較多的折彎機模具柜的時候客戶問我們能否定制一款通快的折彎機模具柜，我們經過近15天左右的設計和成品制作，終于在年初的時候設計出一款柜子較好的滿足了客戶的需求,針對整體的思路，小編簡單的整理下，供大家參考！


一：  首先我們來介紹下我們常用的折彎機模具柜

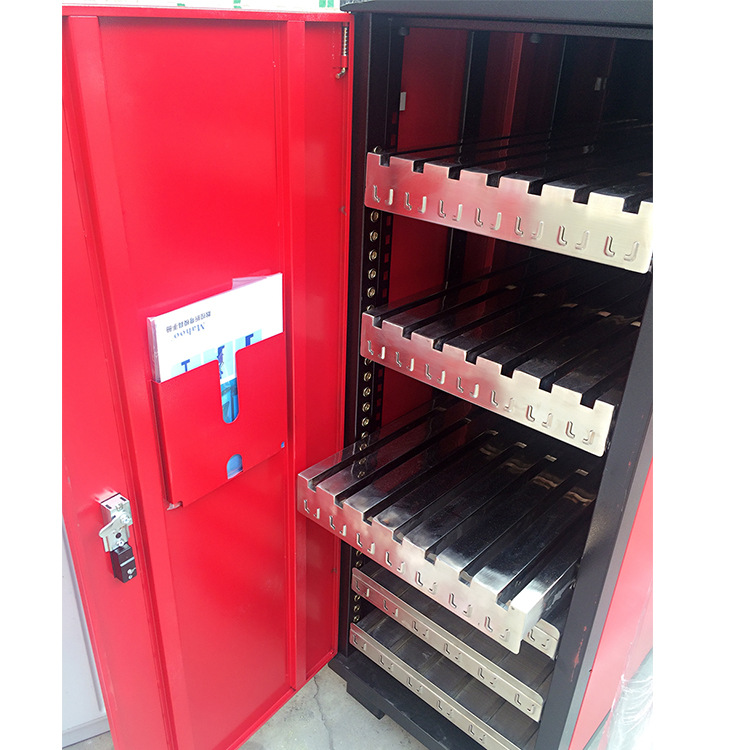

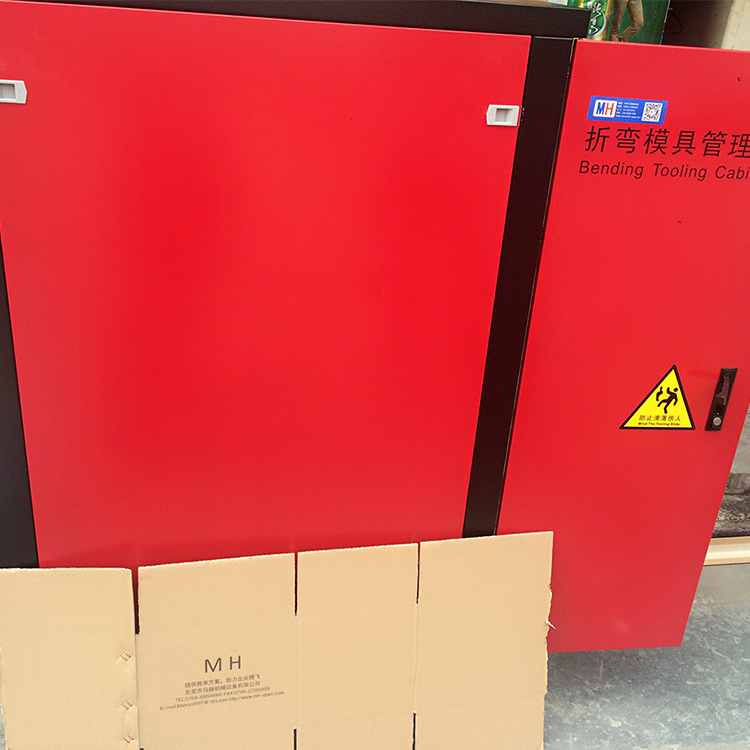

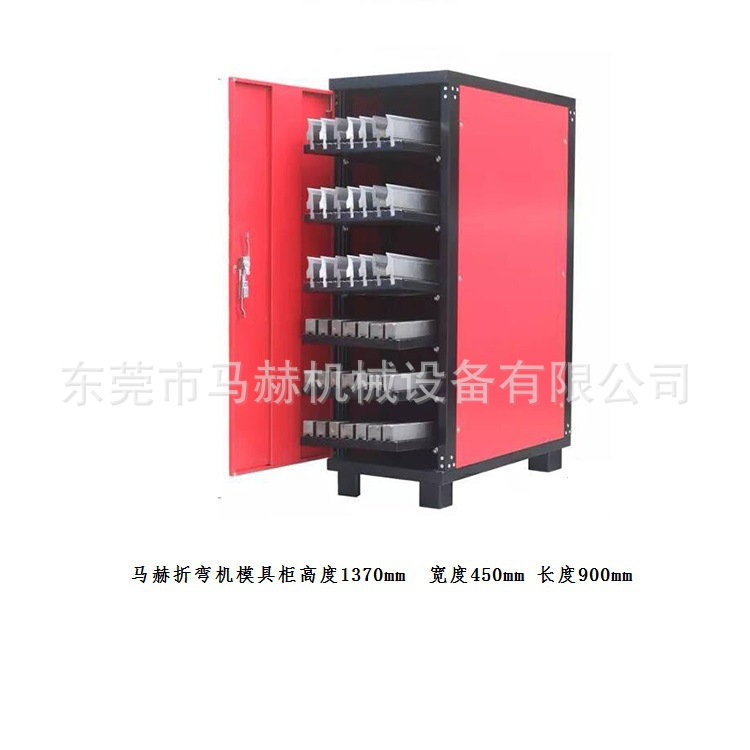

       MH-折彎機模具整理柜 (weight=130kilogram）整體結構如下

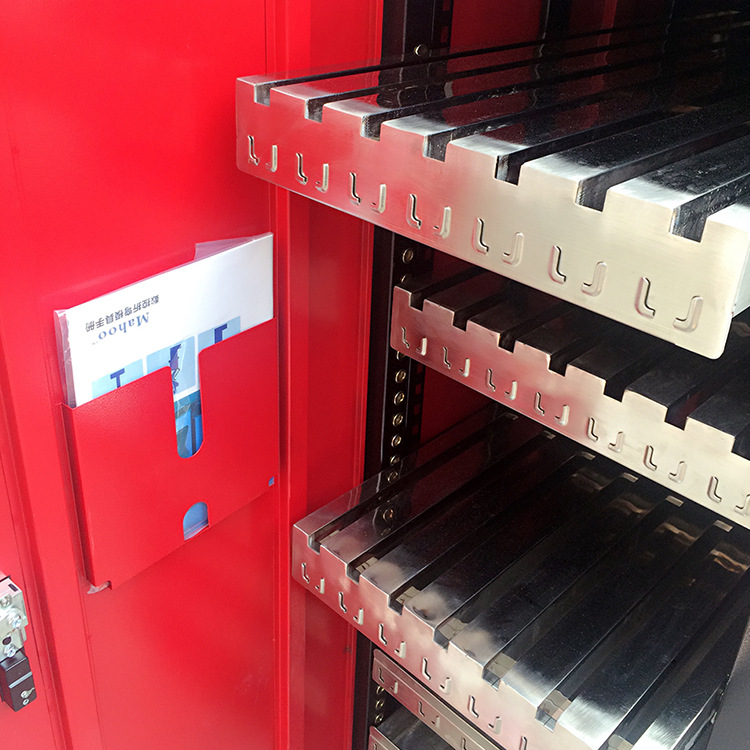

1：上下六層，可以放置21*2 （上下各21把）



2：每條長度：835mm



3: 可以OEM定制（定制商標，需要絲印+3-4網版制作時間，周期較長，費用另計）

4：使用模具高度為標準系列數控折彎機模具

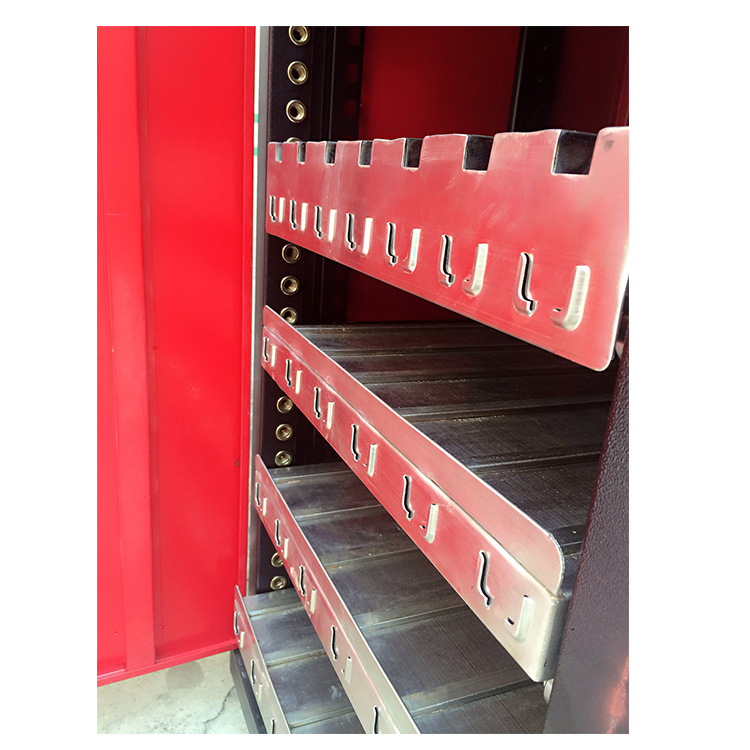

5：獨特設計：自由滑動、防塵設計











6：柜子整體結實可靠（1370*900*450)mm



二：折彎機模具柜子設計中遇到的問題

  這個折彎機模具柜子為我司最常見的柜體，但是無法滿足客戶的需求：


1：模具的上模具結構為歐標文拉的折彎模具結構

       1.1 高度超出目前現有的模具要求，高度最高接近240MM

      1.2  客戶的折彎機模具柜子每層的相應承重增加了很多（載荷增加）

      1.3  折彎機模具的寬度由目前的13mm變動為22，相應的間距需要給予調整



2：模具的下模具結構為單V模具下模具，非常規的同芯2V結構

      2.1   下模具和常規amada折彎機模具上模具一致，但是為單V結構，不可能用之前的托盤結構，需要調整

      2.2   我們在調整折彎機模具規格的間距的時候，門的開閉和層級間發生較為明顯的干澀，門無法正常關閉。



三：折彎機模具柜子的改善方案：

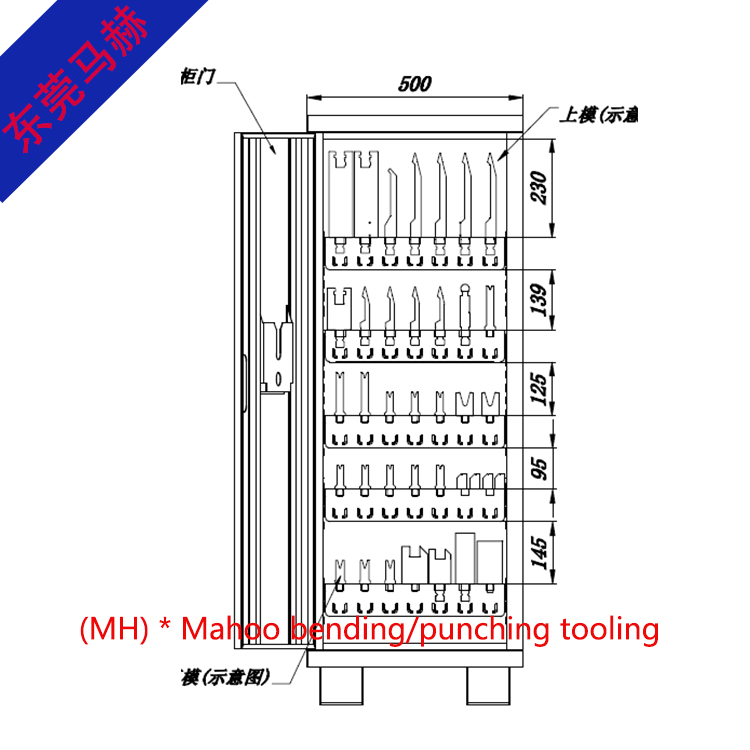

1：降低每層之間的距離，減少層級，把超高模具的距離留置出來

2：調整上下刀具的原本秩序，上下變動，改之前上模具結構為整體柜子結構

3：保持原有的上層間距不變，新增2層改間距承重板

4：增強柜子承重量的強度，提高支撐件的穩固性。











最終 較好的解決了客戶通快折彎機模具柜的改善需求，降低了生產成本和客戶定制周期。
