據統計，我國鈑金加工業年總產值已達到了1萬億元之多，其中深圳約占2000個。鈑金加工行業與我們的生活息息相關，雖然相對于金屬加工來說只占20%~30%的比重，但是絕大多數的制造業中都會涉及到鈑金加工，如計算機、機械、紡織、電氣、儀表、環衛、廚衛、辦公等，具體如高低壓柜、控制箱、電器箱、垃圾桶、設備外殼、電腦機箱、不銹鋼廚衛設備、辦公家私產品、地鐵產品等，這些產品的實現，首當其沖的就是產品的鈑金展開計算。

鈑金的展開長度和鈑金的厚度、折彎半徑、折彎角度，以及鈑金材料屬性（通過Y和K因子來表示）有關系。

首先介紹Y因子和K因子：

1）K因子為鈑金內側邊到折彎中線距離和鈑金厚度的比值，如圖1中K因子的方程式：K=A/T。

圖1

2）Y因子是根據折彎中線相對于鈑金厚度計算出來的比值，Y因子公式：Y=K*(π/2)。Proe中Y因子默認為0.5。

鈑金展開計算公式：

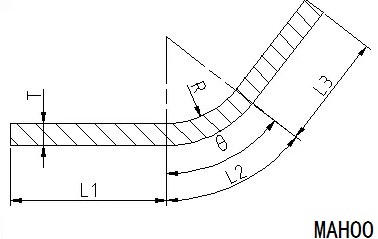

如圖2中鈑金的展開長度 L=L1+L2+L3

L2=（π/2*R+Y*T）θ/90

其中π=3.1415，R為鈑金內側折彎半徑，T為鈑金厚度，θ為折彎角度（單位度）

圖2

常用材料Y因子和K因子數值：

材料：軟黃銅、銅，Y因子：0.55，K因子：0.35。

材料：硬黃銅、銅、軟鋼、鋁，Y因子：0.64，K因子：0.41。

材料：硬銅、青銅、冷軋鋼、彈簧鋼，Y因子：0.71，K因子：0.45。
