出鏡機型：   Tailift HP1250  加工范圍為1250*2500（mm）

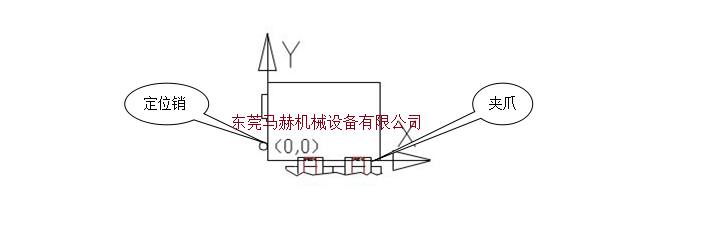

           1： 首先:我們針對機床    給 X 和Y 方向定義如下﹕  數控沖床的X軸和Y軸均以此為基準來定義


         X 方向?yàn)槠叫杏趦蓨A爪的方向﹐Y 方向?yàn)槠叫杏诙ㄎ讳N或定位柱的方向。如上 圖﹕

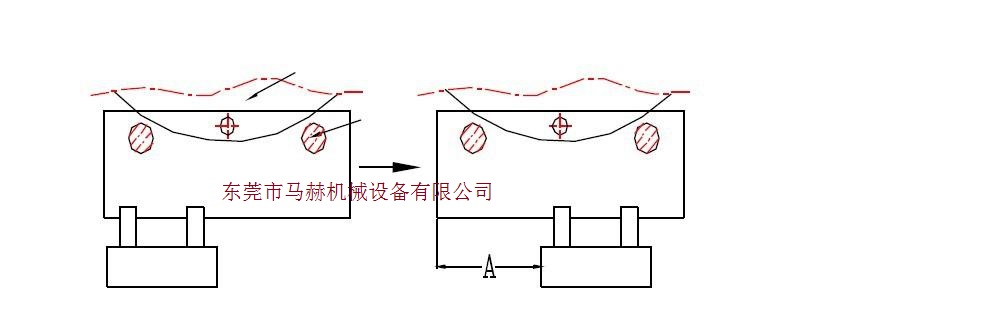

         如果X 方向超越此范圍,可使用自動移爪指令 G2 7 加以調整.格式為G2 7 X 移動量. 下圖顯示了使用自動移爪方式的前后情況. 圖中畫剖線的是兩塊圓柱形壓板,供夾爪松開時固定板料使之不發生移動用.夾爪松開后向外退, 并向X 軸正方向移動了Amm, 然后向內進入到相應位置,夾緊. 這樣就完成了移爪的全部動作.移爪前后的加工范圍和下面圖表示的那樣擴大了.

        馬赫小編提示：數控沖床夾鉗的二次定位過程，基本是類似的。先松開夾鉗，后退避讓，尋址后加緊，完成數控沖床的二次定位。

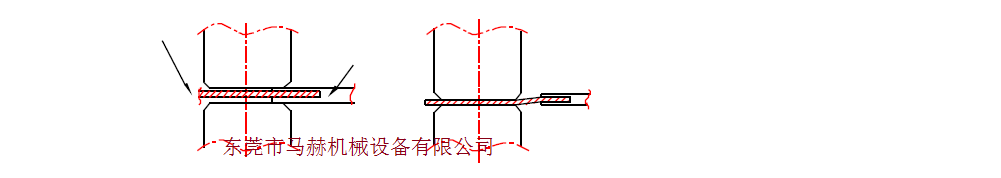

                如果是Y 方向越此范圍,則可能出現危險.因?yàn)樗馕吨鴶?shù)控沖床夾爪可能進入了危險區.危險區情況如圖所示.



         第一種情況, 夾爪位于上下模之間,沖孔會損壞夾爪;第二種情況,雖然夾爪不會損壞, 但材料因處于不同平面而變形.解決的方法是改變夾爪位置、改變模具刀位、改變模具尺寸或設計代用夾爪.
