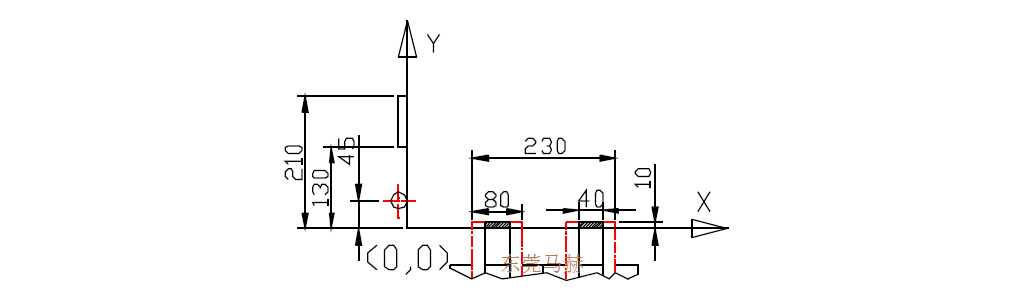

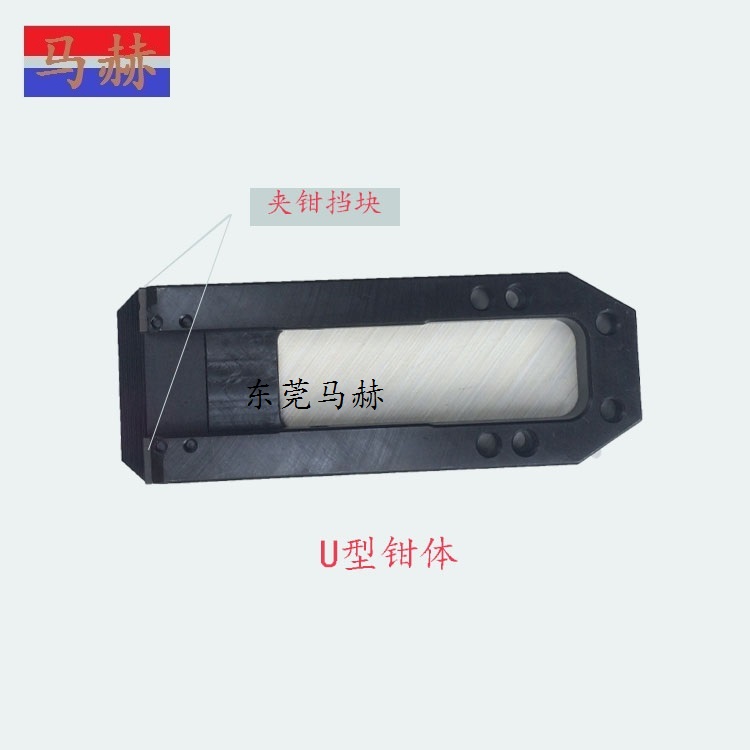

           數控沖床  NCT 兩夾爪在X 方向相對位置可調﹐ 以此適應不同尺寸的板材﹐ 但是兩夾爪不可能無限地靠近﹐ 他們之間存在有一個最小的距離值﹐ 見下圖。如果工件比最小值還小﹐ 就只能考慮采用一個夾爪夾持。

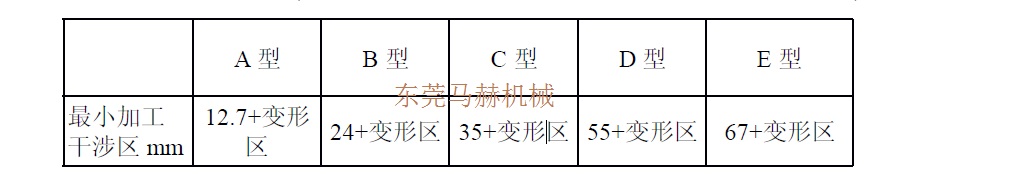

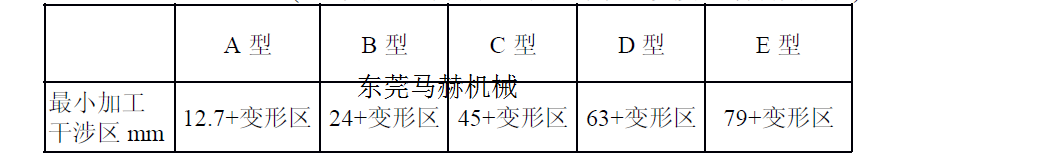

      數控沖床夾爪/夾鉗危險區及成型干涉區數值一覽表

      當數控沖床夾爪夾持工件在運動過程中﹐ 有可能夾爪會被沖到導致?lián)p壞﹐ 因此加工部分和夾爪之間要留出一定的安全距離。

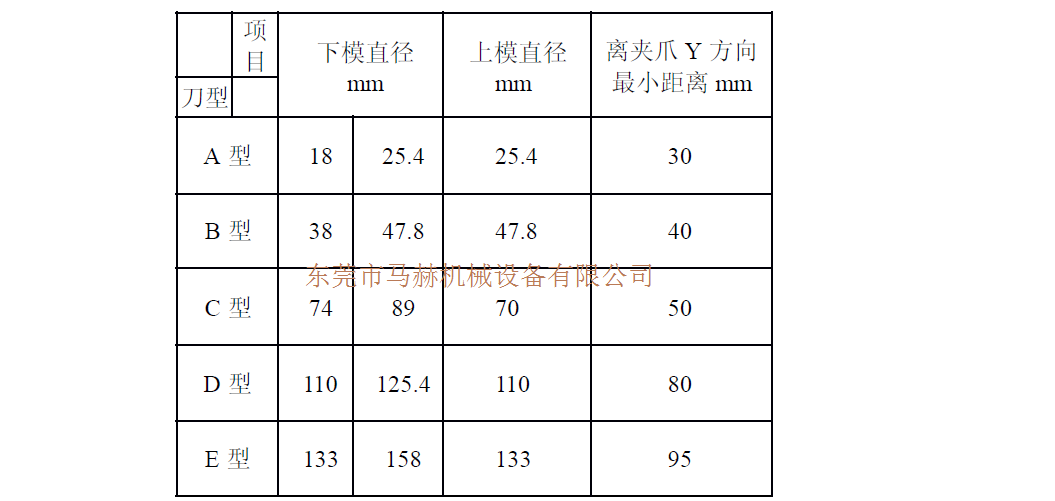

      離夾爪Y 方向的最小距離=上模半徑+夾爪寬度+變形區




注:
        1) 材料變形區通常取5mm,具體數值以材質厚度和成型高度而定,此值僅供參考
        2) 夾爪寬度取10 mm。

       向上成型加工干涉區=上模半徑+變形區
(注: 變形區=向上成型圖元半徑或寬度/2+材料變形區)



      向下成型加工干涉區=下模半徑+變形區
(注: 變形區=向下成型圖元半徑或寬度/2+材料變形區)
